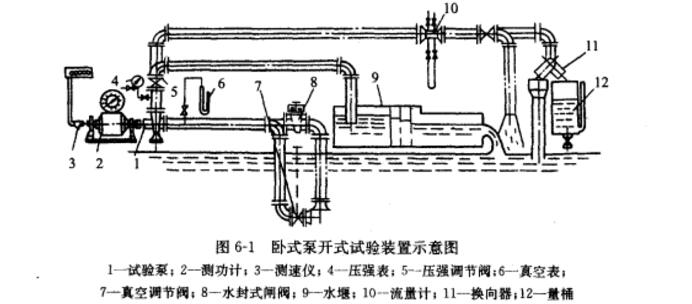

叶片式卧式渣浆泵性能试验装置按其布置情况分为开式试验台和闭式试验台两种。图6-1所示为试验泵的开式试验装置示意图,工作介质为常温清水。试验泵1自水池吸水,水经水封式闸阀8或真空调节阀7和吸水管路进人试验泵,从泵中获得能量后,由泵的排出口流进排水管,而后流回水池。在泵的吸入口上装有真空表6,以测量吸入口的真空值。在泵的排出口法兰上装有压强表4,以测量其出口压强。在真空表及压强表的下面,各装一个三通阀用来放气及放水。

　　在排水管路上装有压强调节阀5,用以调节流量,调节阀前还装有文丘里流量计或涡轮流量计10。此外,根据不同的试验要求,还装设有测量流量的水堰9和量桶12等测量泵流量的装置。功率较小的卧式渣浆泵常用测功电动机2驱动,测功电动机转速用测速仪或频率计3测得,而其力矩则用天平称重测得。
