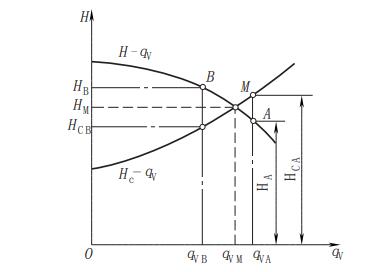

离心泵的工作点将离心泵性能曲线 H-qv 和管路特性曲线H-qv按同一比例绘在同一张图上，则这两条曲线相交于M点，M点即为离心泵在管路中的工作点，如图2-41所示。在该点单位质量液体通过泵增加的能量(泵扬程H)正好等于把单位质量液体从吸水池送到排水池需要的能量(即管路所需的外加扬程H。故M点是泵稳定的运行点。

图2-41

　　如果泵偏离M点在A点工作，此时泵产生的扬程是Ha，由图2-41可知，在qva流量下管路所需要的扬程为HcA，而HsHcs，液体的能量有富裕，此富裕能量将促使流体加速，流量则由qvn增加到qvm，只能在M点重新达到平衡。由此可以看出，只有M点才是稳定工作点。
