根据大颗粒通过条件，渣浆泵压水室制造成半螺旋形或者略呈螺旋形的环状压水室。压水室小断面，即隔舌和叶轮之间的断面，应该具有这样大的尺寸，即能使通过叶轮的大颗粒无阻碍地通过压水室。由非金属建筑材料研究所进行的试验得到隔舌和叶轮之间距离减小(小于抽送的固体颗粒尺寸)，将导致固体颗粒卡在叶轮和压水室之间，产生冲击负荷，使隔舌断面压水室壁面磨损增加。

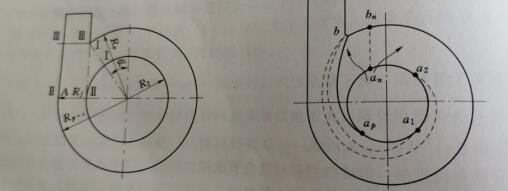

左图：渣浆泵压水室示意图
   右图：液体在压水室内流动图

　　典型渣浆泵压水室示意图见左图。垂直扩散管(压力短管)轴线的压水室断面Ⅱ-Ⅱ,一般称为计算断面，在扩散管人口断面Ⅲ一Ⅲ 称为喉部断面，断面I- I 称为隔舌断面。在压水室内流动的液体，一部分流向扩散管喉部，一部分流向隔舌断面。在压水室内形成的这两股液流，可以用表面来划分，在压水室入口开始，这个表面在隔舌处结束(点b)。
